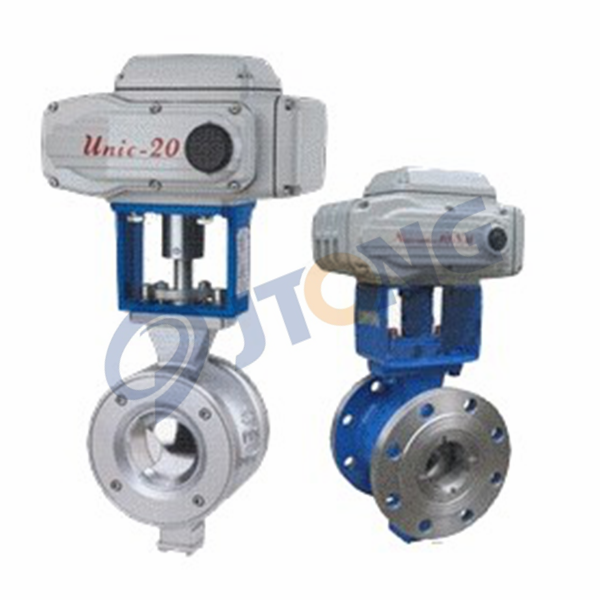

電動V型調節球閥

所屬分類：閘截止閥系列
發布日期：2020-09-10 16:48:41

24小時免費咨詢熱線：15351513002

產品概述

電動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。

V型調節球閥廠家

特點

（１）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；

（２）具有一個Ｖ型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的準確性；

（３）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯ＰＴＦＥ杯形或是Ｏ型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；

（４）當閥門關閉時，Ｖ型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，特別適用于管線結垢凍結或含有纖維和顆粒固體場合。
用途

電動V型球閥適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。采用直連方式與執行機構連接，具有結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構根據用戶要求配置UNIC、PSQ、HQ、DHL等型號電子式電動執行機構或GTX、AL等氣動活塞式執行機構。

電動V型調節球閥壓力試驗/零件材料

公稱通徑DN(mm)			25～400
公稱壓力PN(MPa)			1.6～6.4
公稱壓力Ps(MPa)		強度試驗	2.4～9.6
		密封試驗	1.76～7.0
材料代號			C	P	R
主要零件	閥體		WCB	ZG1Cr18Ni9Ti	ZGOCr18Ni12Mo2Ti
	球桿		2Cr13	ZG1Cr18Ni9Ti	ZG0Cr18Ni12Mo2Ti
	閥桿		2Cr13	1Cr18Ni9Ti	0Cr18Ni12Mo2Ti
	密封圈		聚四氟乙烯、不銹鋼、硬質合金
	填料		聚四氟乙烯、柔性石墨
適用工況	適用介質		水,蒸汽,油品	硝酸類	醋酸類
	適用溫度		-28～400℃	-28～500℃
執行器	型號		CH、3410R、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
連接形式			對夾式、法蘭式，法蘭按JB79-59標準

電動V型調節球閥產品性能

基本誤差	回差	死區	輸入信號	輸出信號
全行程的 ≤±2%	全行程的 ≤±2%	全行程的 ≤0.8%	4～20mADC	4～20mADC

電動V型調節球閥技術參數

公稱通徑D（mm）	25	32	40	50	65		80	100	125	150	200	250	300	350	400
額定流量系數Cv	32	43	78	90	160		250	360	610	1120	1850	2950	3700	7195	11466
公稱壓力PN（MPa）	1.6、2.5、4.0、6.4
流量特性	近似等百分比、直線特性
閥板轉角（度）	0°～至90°（可調）
允許泄漏量等級	軟密封：零泄露硬密封：≤額定Cv×0.001%					軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065%
動作時間（S/90度）	8.5～30					36～60
可調節比	250:1					300:1

電動V型調節球閥外形尺寸

公稱通徑 DN(mm)	尺寸 (mm)
	對夾	法蘭式					L	H1	H2
	D	D	D1	D2	q	Z-Φd	L	H1	H2
25	64	110	85	65	14	4-14	102	277	60
40	82	145	110	85	16	4-18	114	305	75
50	100	160	125	110	16	4--18	124	364	95
65	120	180	145	120	18	4-18	145	379	105
80	131	195	160	135	20	8-18	165	389	120
100	158	215	180	155	20	8-18	194	402	140
125	180	245	210	185	22	8-18	213	426	165
150	216	280	240	210	24	8-23	229	453	185
200	268	335	295	265	26	12-23	243	473	205
250	326	405	355	320	30	12-25	297	540	240
300	460	460	410	3750	30	12-25	338	590	290
350	470	-	-	-	-		-
400	525	-	-	-	-
